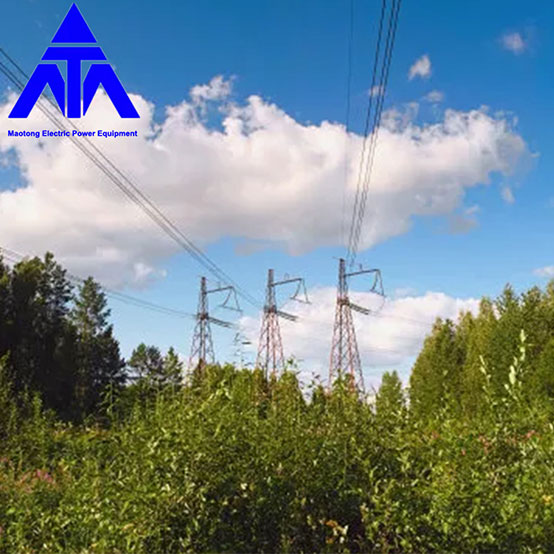

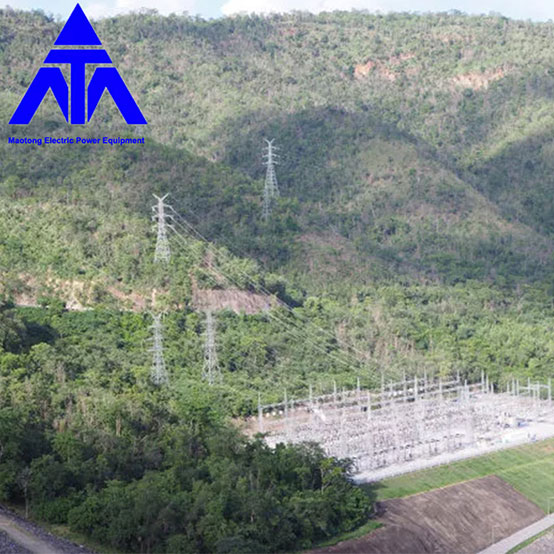

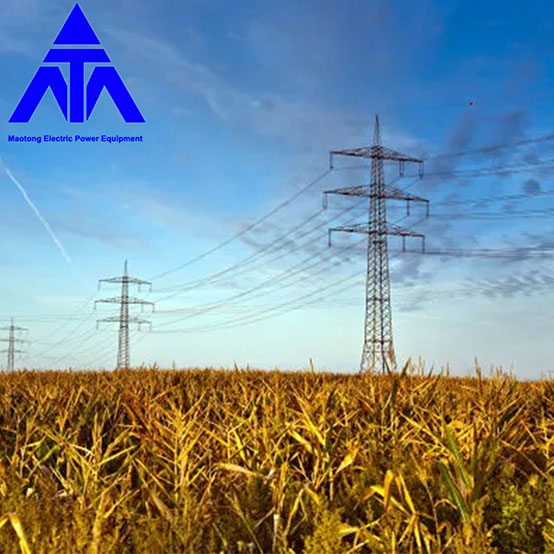

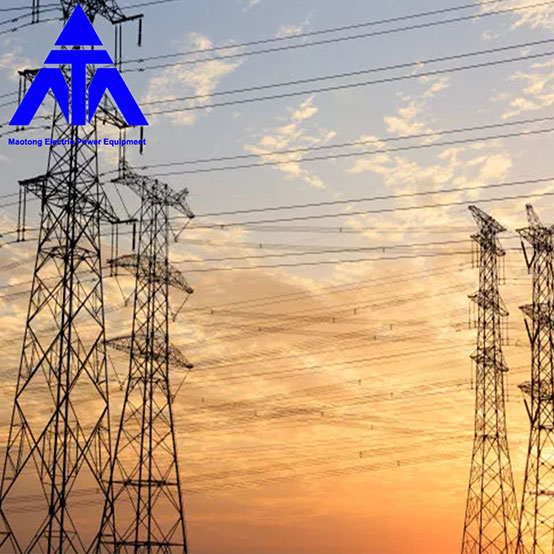

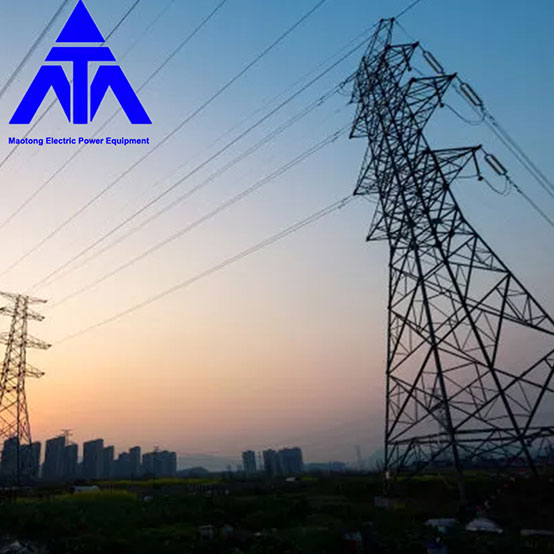

전력선 타워 앵글 스틸 관형 격자 타워

고품질 전력선 타워 앵글 스틸 관형 래티스 타워는 중국 제조업체인 Mao Tong에서 제공합니다. Qingdao Maotong ® Electric Power Equipment Co., Ltd. 회사의 주요 사업 범위: 태양광 지지대, 태양광 발전 제품, 변전소 및 수력 발전소, 송전선 탑, 철탑 및 강관 기둥, 철 부속품(앵커 볼트, 기본 강철), 통신 탑, 철도 장비 및 전력 부품 및 기타 철 구조물.

지능형 변전소

송전선 타워라고도 알려진 전력 타워는 모양에 따라 일반적으로 유리 유형, 캣 헤드 유형, 유형, 건식 및 버킷 유형 5로 구분되며 포인트 사용에 따라 인장 타워, 선형 타워, 코너 타워, 전치 타워(와이어 위상 위치 변경 타워), 터미널 타워 및 스팬 타워 등이 있으며 구조적 특성은 모든 종류의 타워 유형이 스페이스 트러스 구조이고 로드는 주로 단일 등가 앵글 스틸 또는 조합 앵글 스틸로 구성되며 재료는 일반적으로 Q235(A3F)와 Q345(16Mn)이며 로드 사이의 연결은 거친 볼트로 이루어져 있습니다. 볼트 전단 연결에 의해 전체 타워는 강판과 볼트를 연결하는 앵글 강으로 구성되며 여러 강판이 하나의 구성 요소로 용접되어 타워 발과 같은 개별 부품이 구성되므로 용융 아연 도금, 운송 및 건설 설치가 매우 편리합니다. 높이 60m 이하의 주탑에는 공사인력이 탑에 쉽게 오를 수 있도록 주탑의 주요 자재 중 하나에 발못을 설치하였습니다.

타워 구조:

전체 타워는 주로 타워 헤드, 타워 본체 및 타워 다리의 세 부분으로 구성됩니다. 케이블이라면 타워도 케이블 부분을 늘려줍니다. 타워 다리에서 타워 단면까지의 타워 헤드는 타워 헤드 위 부분에서 극적으로 변경(점선)되며, 단면에 급격한 변화가 없으면 타워 헤드 위의 하단 스트링의 하단 크로스 암이 나타납니다. 타워 다리 기초 위의 철탑 부분을 철탑이라고 합니다. 주탑과 주탑 사이의 단면을 주탑이라고 합니다.

기술적인 매개변수:

1, 전압: 10kv-220kv (맞춤형 전압)
2. 모델: 선형 타워, 코너 타워, 터미널 타워, 브랜치 타워; 단일 및 이중 루프; 케이블 브래킷, 피뢰기 브래킷 및 절연체 보드 브래킷으로 부착할 수 있습니다.
3, 기본 풍압: w0= 0.35-0.95KN /m2
4, 내진 강화 강도: 8도 및 8도 미만 영역
5, 기초 지지력: 100 및 200 KN/m2 이상
6, 얼음 두께: ≤10mm
7, 직각도: 1/1000 이하
8. 처리: 용융 아연 도금
9. 구현 표준: 국가 표준
