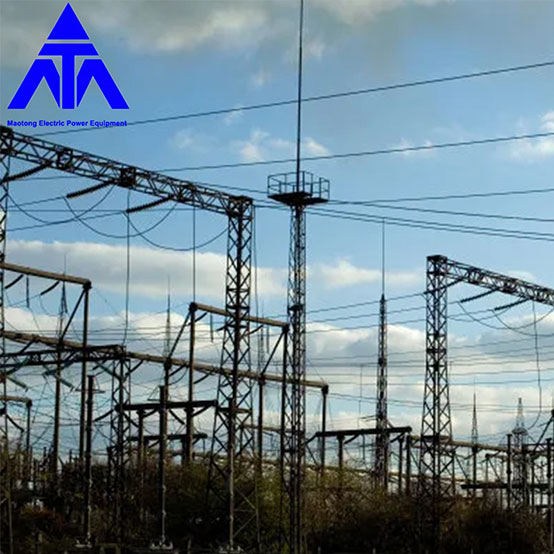

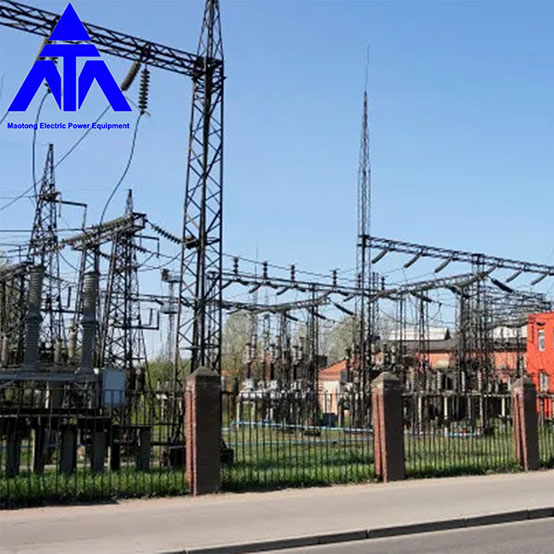

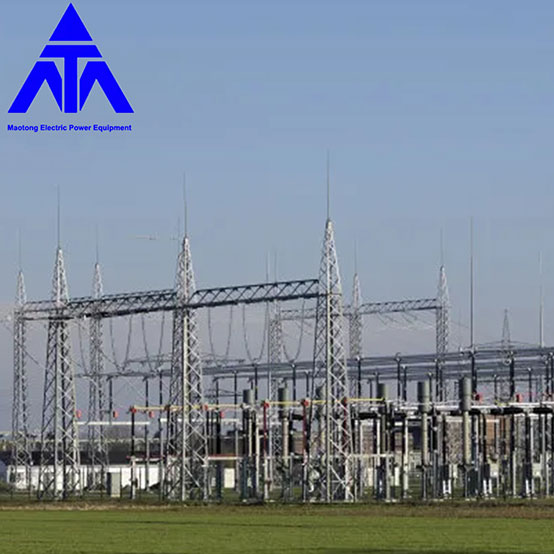

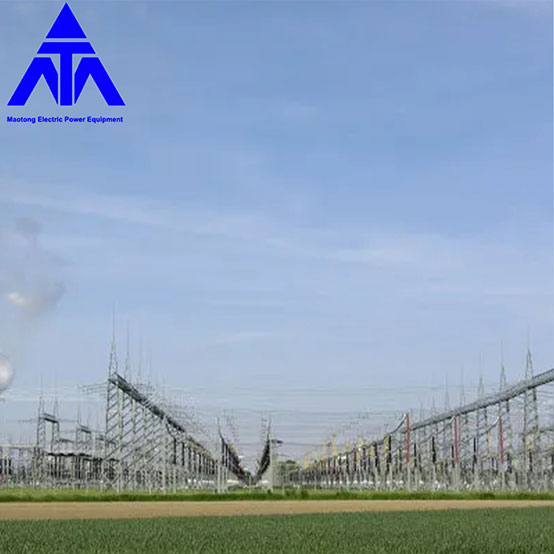

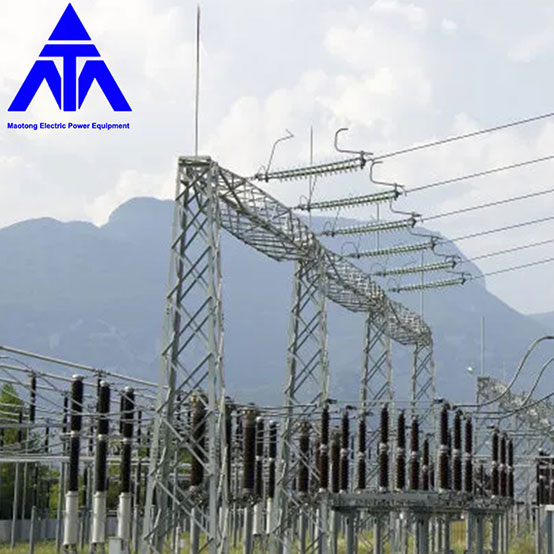

Q420 전기 변전소 강철 구조물 전력 변압기

Mao Tong은 선도적인 중국 Q420 전기 변전소 철강 구조물 전력 변압기 제조업체, 공급업체 및 수출업체입니다.

문의 보내기

제품 설명

칭다오마오퉁® 파워타워유한회사. 철탑 마스트 및 Electrical Steel Tangent 등 각종 철구조물을 생산, 설치하는 전용 공장입니다.서스펜션 전력선 타워, 굴뚝 타워, 낙뢰 보호 타워, 풍속계 타워, 훈련 타워, 루프 프로세스 타워, 단일 튜브 타워, 바이오닉 트리, 통합 기지국, 통신 타워, 모니터링 타워, 전력 타워, TV 타워, Q420 변전소 철골 구조물 전력 변압기 등

지금 견적을 받아보세요

전력 시스템의 전압 레벨에는 220/380V(0.4kV), 3kV, 6kV, 10kV, 20kV, 35kV, 66kV, 110kV, 220kV, 330kV 및 500kV가 포함됩니다. 모터 제조 기술의 발전으로 10kV 모터도 일괄 생산되면서 3kV, 6kV 모터의 사용은 줄어들었고, 20kV, 66kV 모터도 거의 사용되지 않게 되었다. 전원 공급 시스템은 주로 10kV와 35kV입니다. 전력 송배전 시스템은 주로 110kV 이상입니다. 발전소에는 6kV와 10kV의 두 가지 유형의 발전기가 있습니다. 이제 10kV가 주 발전기입니다. 사용자는 모두 220/380V(0.4kV) 저전압 시스템입니다.

도시전력망규정 설계규칙에 따르면 송전망은 500kV, 330kV, 220kV, 110kV, 초고압 배전망은 110kV, 66kV, 중압 배전망은 20kV, 10kV로 되어 있다. 6 kV이고, 저전압 배전망은 0.4 kV(220 V/380 V)입니다.

발전소는 6kV 또는 10kV 전력을 보냅니다. 발전소는 자체 사용(보조 전력) 외에도 발전소 근처의 사용자에게 10kV 전압을 보낼 수도 있습니다. 10kV의 전원 공급 범위는 10Km, 35kV는 20~50Km, 66kV는 30~100Km, 110kV는 50~150Km, 220kV는 100~300Km, 330kV는 200~600Km입니다. , 500kV는 150~850km입니다.

2. 전력변환 및 배전소의 종류

전력 시스템의 다양한 전압 레벨은 전력 변압기를 통해 변환됩니다. 전압은 승압 변압기(변전소는 승압 스테이션)로 상승하고 강압 변압기(변전소는 강압 스테이션)로 감소합니다. 한 전압이 다른 전압으로 변경되면 2개의 코일(권선)이 있는 2코일 변압기가 선택되고, 다른 전압이 2개의 전압으로 변경되면 3개의 코일(권선)이 있는 3코일 변압기가 선택됩니다.

승압 및 강압 외에도 변전소는 크기에 따라 허브 스테이션, 지역 스테이션 및 터미널 스테이션으로 구분됩니다. 허브 스테이션의 전압 레벨은 일반적으로 3개(3개의 코일 변압기), 550kV/220kV/110kV입니다. 또한 지역 방송국은 일반적으로 220kV/110kV/35kV 또는 110kV/35kV/10kV의 세 가지 전압 수준(3코일 변압기)을 갖습니다. 종단국은 일반적으로 사용자와 직접 연결되며, 대부분 110kV/10kV 또는 35kV/10kV의 2가지 전압레벨(변압기 코일 2개)을 갖고 있다. 사용자 자신의 변전소에는 일반적으로 110kV/10kV, 35kV/0.4kV 및 10kV/0.4kV의 두 가지 전압 레벨(이중 코일 변압기)만 있으며 그 중 10kV/0.4kV가 가장 많습니다.
