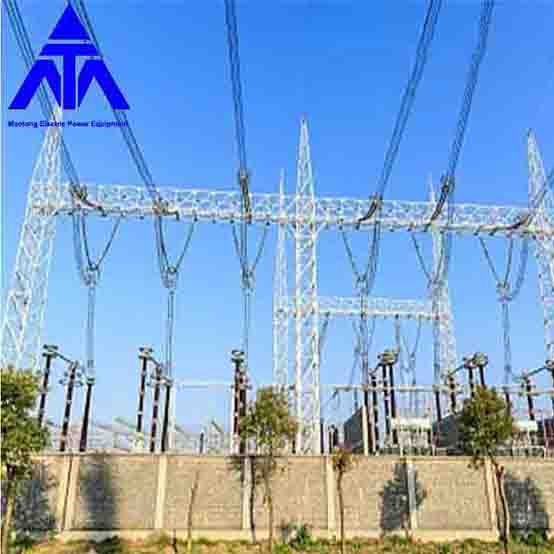

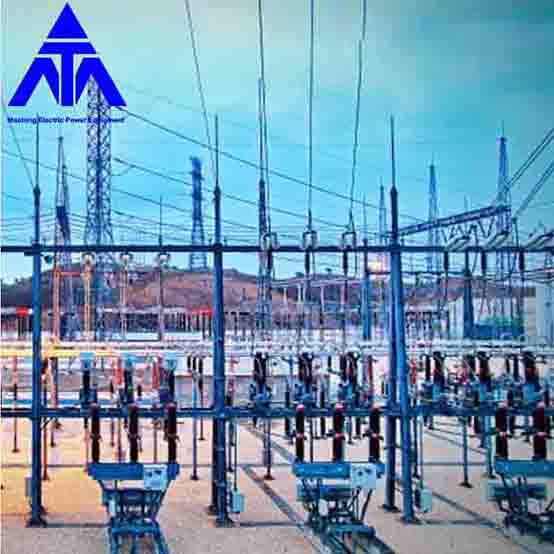

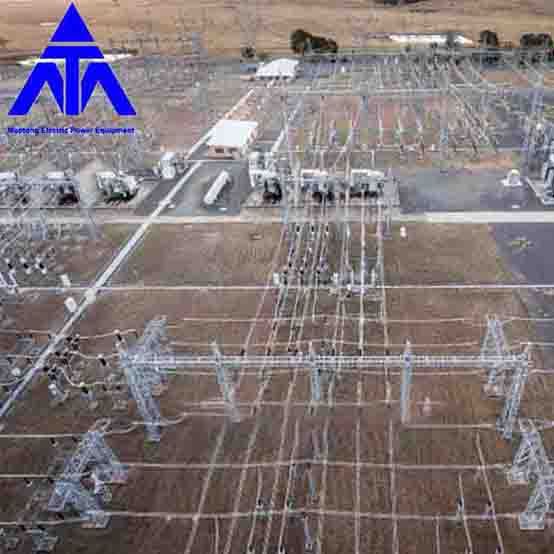

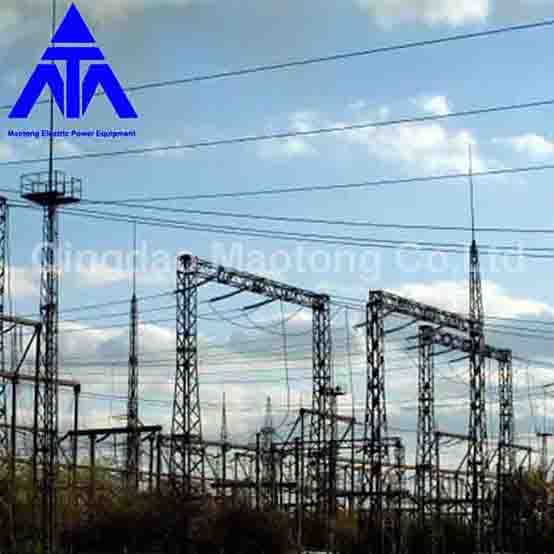

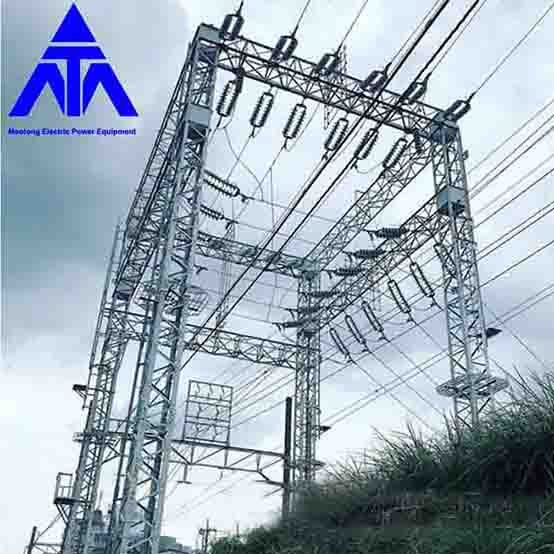

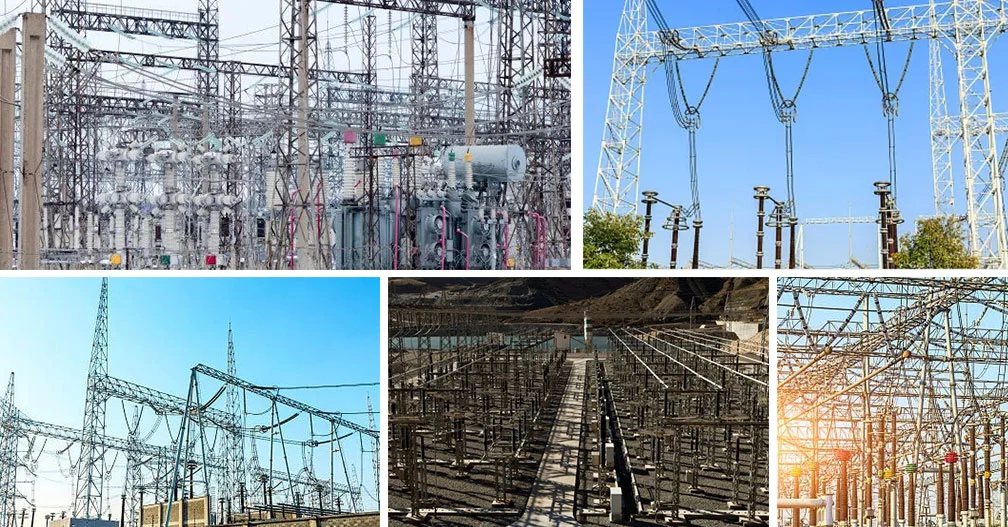

전기 변전소를 위한 직류 전기를 통한 400KV 강철 구조물

Mao Tong은 전기 변전소 제조업체, 공급업체 및 수출업체를 위한 선도적인 중국 아연 도금 400KV 철강 구조입니다. 칭다오 마오퉁

변전소 아키텍처는 변전소입니다.

변전소 및 기타 실외 전선, 일반적인 이름의 주요 지원 구조 장비. 전압 레벨, 규모, 장비 레이아웃, 건설 및 운영 조건 및 지역 기후 조건에 따라 결정됩니다. 전기의 특성에 따라 서로 다른 전압 레벨은 전선, 접지 전선 및 구조물 전선 사이에 일정 거리를 필요로 합니다. 따라서 변전소 구조는 기둥이 높고 단면이 작은 특징이 있으며 유연성이 큰 구조에 속합니다. 기술 배치의 유형 분류는 중간 배치, 절반 높이 배치 및 높은 배치가 있습니다. 세미 하이 레이아웃과 하이 레이아웃은 주로 고전압 변전소에서 사용됩니다.

현재 전기 철도 견인 변전소는 중형 레이아웃입니다. 용도 구분에 따라 구조는 와이어 프레임, 버스 프레임, 중앙 도어 프레임, 코너 프레임, 변압기 결합 프레임, 단일로드 장비 브래킷 등으로 구분됩니다. 의 아키텍처는 AH 타입 입/출력 아키텍처, AP 타입 피뢰침 지원 입/출력 아키텍처, AP 타입 아키텍처, A? 유형 아키텍처, P 유형 아키텍처, 모서리 아키텍처, 큰 모양 아키텍처, 아키텍처 안팎으로 당기는 선이 있습니다. 아키텍처에 대한 스트레스 측면에서 중간 아키텍처, 터미널 아키텍처 및 드로우 와이어 아키텍처의 세 가지 유형의 아키텍처가 있습니다.

아키텍처의 레이아웃 형태와 모양은 변전소의 전압 레벨, 전선 및 장비 레이아웃에 의해 결정됩니다. 건축에 사용되는 재료는 건축 자체가 부담하는 하중과 관련이 있습니다. 변전소의 전압 레벨이 높고 아키텍처 자체가 부담하는 부하는 크고 전압 레벨이 낮으며 아키텍처 자체가 부담하는 부하는 작습니다. 다양한 재료의 구조에는 그에 상응하는 장점과 단점 및 적용 범위가 있습니다.

변전소용 피뢰설비

변전소에는 낙뢰 보호 장비, 주로 피뢰침과 피뢰기가 장착되어 있습니다. 피뢰침은 ​​변전소가 낙뢰를 자체적으로 방전하고 낙뢰 전류를 지면으로 가져오는 직접적인 낙뢰에 부딪히는 것을 방지하도록 설계되었습니다. 천둥이 변전소 근처의 전선에 떨어지면 천둥파가 전선을 따라 변전소로 들어가 과전압을 발생시킵니다. 또한 회로 차단기 작동으로 인해 과전압이 발생할 수도 있습니다. 피뢰기의 기능은 과전압이 일정 한도를 초과하면 자동으로 접지로 방전하여 전압을 낮추는 것입니다. 방전 후 장비는 시스템의 정상적인 작동을 보장하기 위해 자동으로 아크를 소멸시킵니다. 현재 가장 많이 사용되는 것은 산화아연 피뢰기입니다.
