66kv 120kv 220kv 열간 아연도금 전력 타워

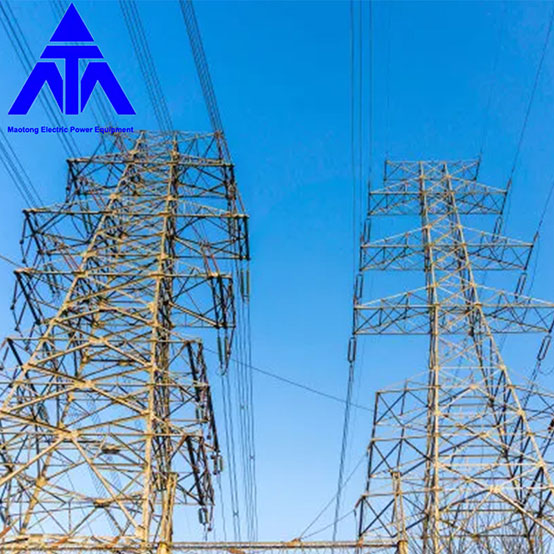

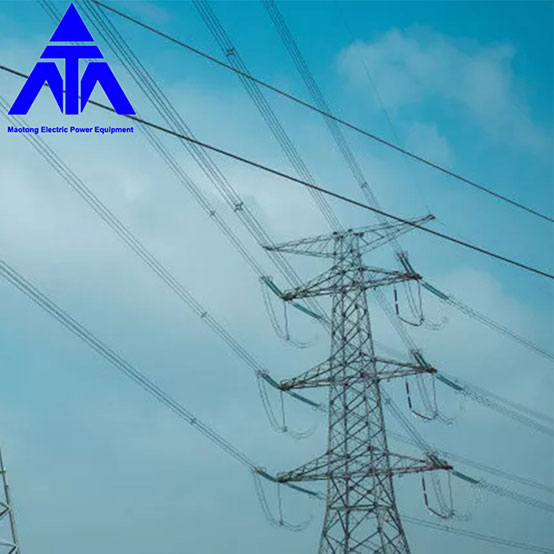

파워 타워 소개:

전력 타워는 높이 25~40m의 사다리꼴 또는 삼각형 타워 구조입니다. 철골 구조입니다. 전력 타워는 대부분 현장의 발전소와 배전소 근처에 건설됩니다. 이는 전력 부문의 중요한 시설로 전력선을 가공할 수 있고 보호 및 지원 역할을 합니다. 전력 타워의 설계, 제조, 설치, 유지 관리 및 품질 검사는 현대 전력 시스템의 운영 및 개발을 위한 중요한 보증입니다.

타워 분류:

1. 고압선 타워는 탄젠트 타워와 텐션 타워로 구분됩니다. 코너 타워는 일종의 텐션 타워이고, 캣헤드 타워는 일종의 탄젠트 타워입니다.

2. 접선타워와 마찬가지로 절연체는 수직형 캣헤드타워, 텐션타워, 절연체는 수평형으로 루프타워의 낙하, 라인선회 등을 방지하는데 사용된다.

3. 전압은 절연체 수, 1-2개에 따라 다릅니다: 10KV, 3-5개, 35KV, 110KV 7개, 220KV 14-16개, 500KV 28개. 더 많이 보면 셀 필요가 없습니다. 대략적으로 길이를 알 수 있습니다.
그것은 다음과 같이 나누어집니다:

4. 와인잔, 캣헤드, 탑타입, 드라이타입, 배럴타입 5가지 타입

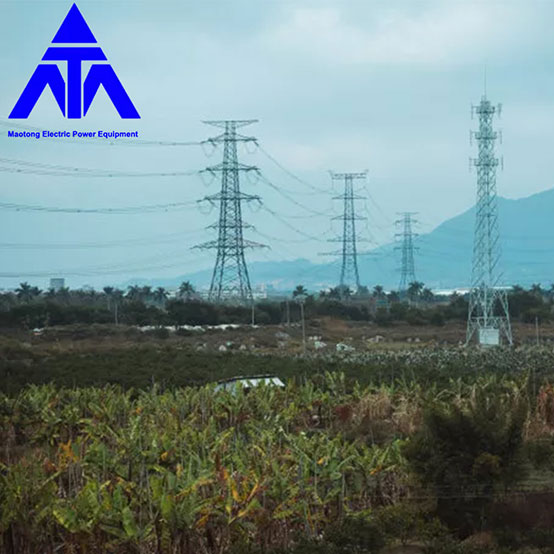

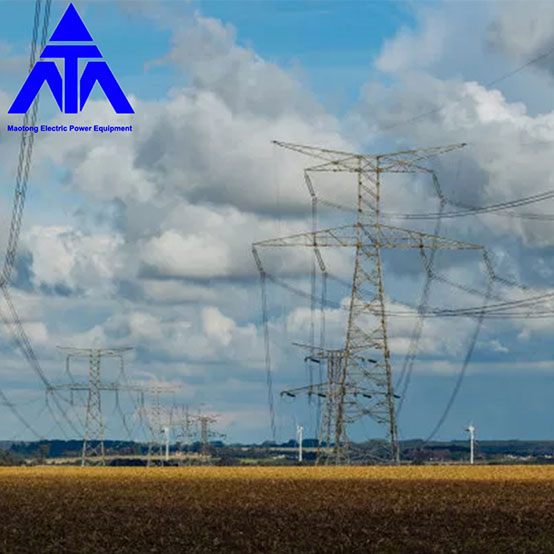

5. 목적에 따라 텐션타워, 접선타워, 앵글타워, 전치타워(도체상 위치타워 대체), 터미널타워, 크로싱타워로 구분할 수 있다.

66kv 120kv 220kv 열간 아연도금 전력 타워 요구 사항:

타워의 크기와 범위는 회로 요구 사항을 충족해야 합니다. 도체와 지상, 건물, 나무, 철도, 고속도로, 강 및 기타 가공선 사이, 도체와 도체 사이, 도체 사이에 필요한 작은 안전 거리를 유지해야 합니다. 지휘자와 피뢰침. 이중 피뢰침을 사용할 때 도체에 대한 피뢰침의 보호 각도와 두 피뢰침 사이의 수평 작은 거리가 관련 규정을 충족해야 합니다.

짐:

송전선 타워는 주로 풍하중, 얼음 하중, 라인 장력, 사하중, 설치 또는 유지 관리 중 인력 및 도구의 무게, 파선 및 지진 작용의 하중을 견뎌냅니다. 다양한 기상 조건 하에서 이러한 하중의 합리적인 조합이 설계 시 고려되어야 합니다. 고정 하중에는 타워, 라인, 피팅, 절연체의 무게, 라인의 각도 합력 및 라인을 따른 불균형 장력이 포함됩니다. 국가마다 끊어진 전선 수(일반적으로 도체와 피뢰침의 동시 차단 제외), 차단 장력의 크기 및 차단 중 기상 조건 측면에서 차단 하중에 대한 규정이 다릅니다.

타워는 일반적으로 정적 해석으로 단순화됩니다. 바람, 파선, 지진과 같은 동적 하중의 경우 일반적으로 정적 해석을 기반으로 풍진동계수, 파선 충격계수, 지진력 응답계수를 각각 곱하여 동적 작용을 고려합니다.
