400kV 고전압 송전선 타워

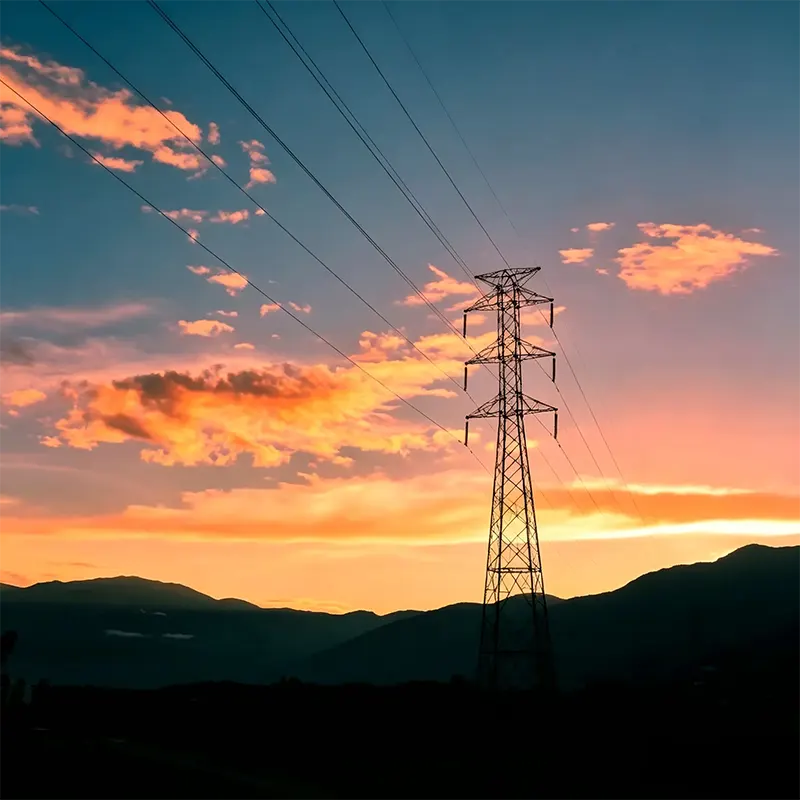

400kV 고전압 송전선 타워는 지상의 안전한 높이에서 고전압 도체, 접지선 및 절연체를 지지하는 강철 격자 구조입니다. "400kV"는 주간 및 국제 전력 전송에 사용되는 가장 높은 전압 등급 중 하나인 라인 전압을 나타냅니다. 이 전압 수준에서 라인의 모든 타워는 수백 톤의 도체 무게를 지탱해야 하며 바람과 얼음 부하 중 엄청난 장력을 견뎌야 합니다.

제품 사양

주요 기능 및 이점

극한 부하를 고려한 설계

당사의 400kV 타워는 최악의 결합 하중 사례(얼음이 로드된 도체의 40m/s 바람, 끊어진 와이어 장력 불균형 및 온도로 인한 처짐)에 대해 유한 요소 소프트웨어를 사용하여 구조적으로 분석되었습니다. IEC 60652/GB 50545에 따른 안전 계수. 계산 결과 타워가 서 있다고 나오면 세워진 것입니다.

고강도 강철, 낮은 톤수

다리에 Q420 고강도 강철을 사용하여 기존 Q235 설계에 비해 타워 무게를 15~25% 줄일 수 있습니다. 낮은 톤수는 더 낮은 운임 비용, 더 작은 기초, 더 빠른 설치를 의미하며 이는 500개 타워 라인 전체에 걸쳐 절감 효과를 더해줍니다.

50년 이상 서비스를 위한 용융 아연도금

모든 구성 요소는 ISO 1461에 따라 최소 85μm 아연 층으로 용융 아연 도금됩니다. 일반적인 대기 환경에서는 첫 번째 유지 관리까지 50년 이상이 소요됩니다. 해안 또는 산업 부식 구역의 경우 당사는 더 두꺼운 코팅(최대 120μm) 또는 이중 코팅 시스템을 제공합니다.

현장에서 검증된 상호 교환 가능한 연결

다리 부재와 버팀대는 정밀하게 제작된 볼트 구멍으로 제작되므로 서로 다른 생산 배치의 동일한 타워가 서로 바꿔서 조립됩니다. 설치 직원들은 우리 타워가 잘 만들어진 가구처럼 잘 어울린다고 보고합니다. 현장에서 갈거나 리밍하거나 해머로 고정할 필요가 없습니다.

전체 문서 패키지

각 400kV 고전압 송전선 타워에는 인증된 제작 도면, 재료 테스트 인증서, 아연 도금 두께 보고서 및 구조 계산 요약이 함께 제공됩니다. 컨설턴트와 검사 팀은 현장 승인에 필요한 모든 것을 얻습니다.

일반적인 응용 분야

400kV 고전압 송전선 타워 제조업체 및 공급업체인 MTtower는 유틸리티, EPC 계약자 및 재생 가능 개발자를 위한 타워를 제작하며 공장 직접 가격으로 대량 공급됩니다.

주간 및 지역간 400kV 백본 송전선로

대규모 화력, 수력, 원자력 발전소의 전력 대피

풍력 및 태양광 발전소 그리드 연결 복도(400kV 집전선)

국경 간 전력 인터커넥터 및 수출 라인

노후화된 220kV/330kV 회랑을 400kV급으로 교체 및 업그레이드

크고 무거운 타워가 필요한 강 건너 및 산길 구간

생산 과정

모든 400kV 고전압 송전선 타워는 세부 설계로 시작됩니다. 우리는 3D 타워 소프트웨어를 사용하여 타워 윤곽을 구성원별 제작 도면으로 변환하고 작업장에서 밀리미터 단위로 따르는 절단 목록, 구멍 템플릿 및 조립 도면을 생성합니다.

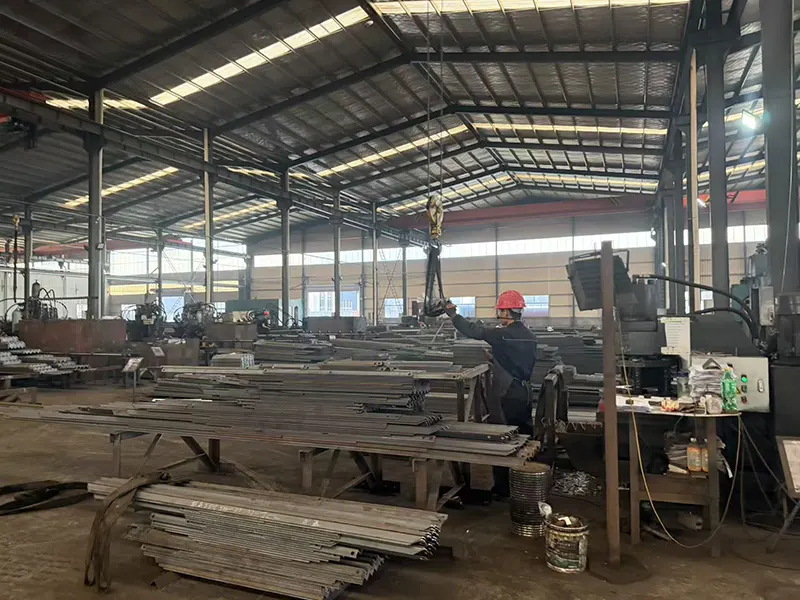

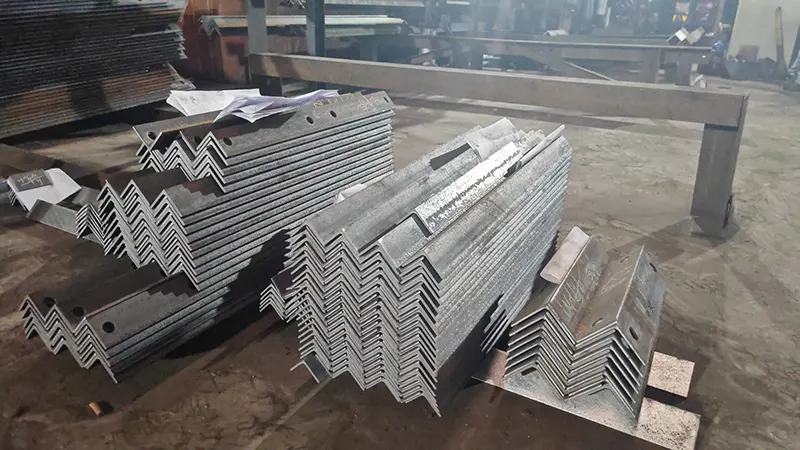

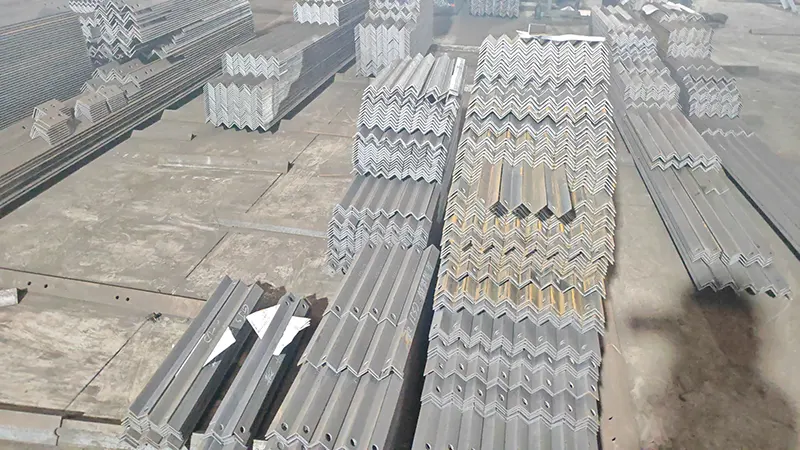

제작: 앵글 강철을 곧게 펴고, CNC를 길이에 맞게 절단하고, 정밀 템플릿을 사용하여 펀칭 또는 드릴링합니다. 각 부재에는 도면과 일치하는 고유한 태그가 표시되어 있으므로 강철은 해당 위치에 대해 이미 "라벨"이 붙은 현장에 도착합니다.

아연도금 전에 각 유형별로 최소 하나의 타워에 대해 완전한 시험 조립이 수행됩니다. 여기에서 구멍 정렬, 부재 맞춤 및 전체 형상을 확인합니다. 이는 많은 제조업체가 건너뛰는 단계이며 현장 설치가 매우 원활한 이유입니다.

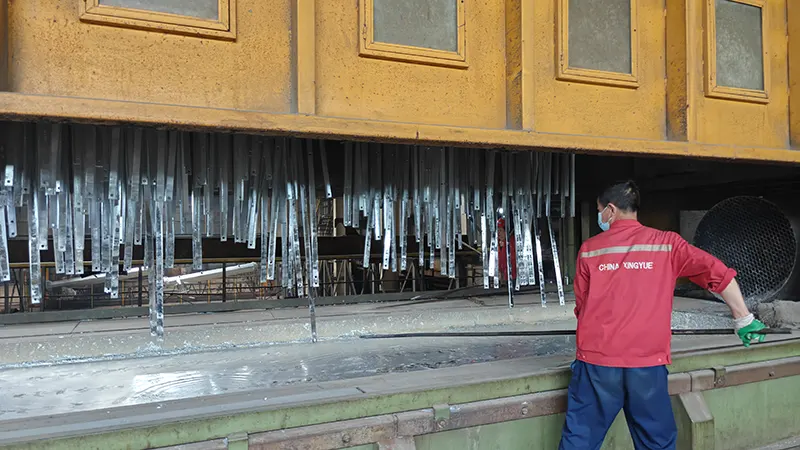

아연 도금: 부품을 탈지하고 염산에 담그고 플럭스한 후 ~450°C의 용융 아연에 담급니다. 아연 층 두께는 모든 배치에서 자기 게이지로 확인됩니다. 최종 검사에는 치수, 아연 적용 범위 및 볼트 맞춤이 포함됩니다.

왜 마오통을 선택해야 할까요?

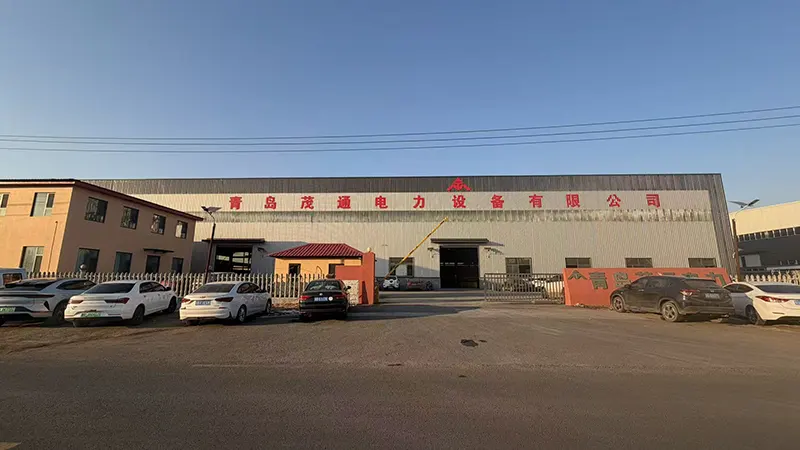

칭다오마오통전력설비유한회사는 220kV 송전선 타워 생산 라이센스와 500kV 강관 타워 품질 인증을 포함한 국가 산업 제품 생산 라이센스를 보유하고 있습니다. 우리는 작업장 제작업체가 아닙니다. 우리는 허가받은 고전압 타워 제품 제조업체입니다.

등록된 직원 205명 중 85명은 구조 설계, 상세 설계 및 QC를 담당하는 수석 및 중급 엔지니어를 포함한 기술 전문가입니다. 우리에게 노선 경로를 가져오면 그에 맞게 타워를 설계해 드리겠습니다.

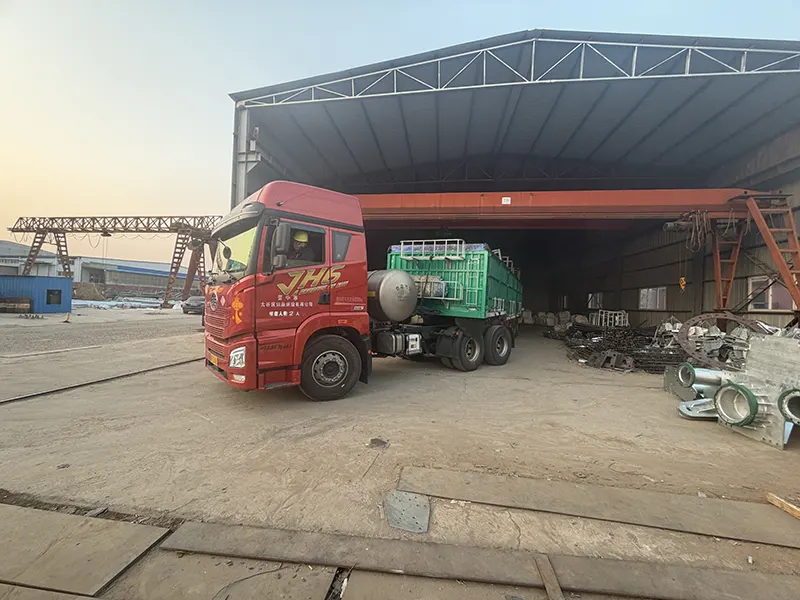

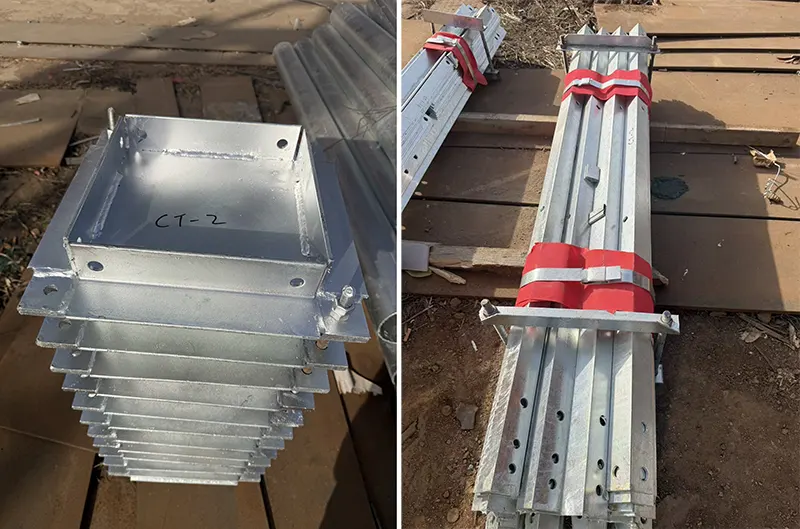

타워 부재는 조립 순서에 따라 묶이고 강철 끈으로 묶여 있으며 베어링 지점에서 플라스틱 필름으로 보호됩니다. 작은 부품(볼트, 와셔, 부속품)은 상자에 넣어 명확하게 라벨이 붙어 있습니다. 당사 작업장에서 칭다오항의 컨테이너 또는 벌크선으로 직접 적재하여 해상 화물 표준에 맞게 포장을 수출합니다.

문서: 상업 송장, 포장 목록, 선하 증권, 원산지 증명서, 재료 테스트 인증서, 아연 도금 보고서. 400kV 초고압 송전탑 가격, 대량주문, 견적문의는 당사 수출영업팀에 문의하세요.

FAQ

Q: 400kV 초고압 송전선 타워 견적을 받으려면 어떤 정보가 필요합니까?

A: 타워 유형(서스펜션/장력/각도), 높이, 선간 전압, 도체 크기 및 장력, 설계 바람 및 얼음 하중, 적용 가능한 표준(IEC, GB 또는 지역). 타워 도면이 있는 경우 직접 견적을 보내드릴 수 있습니다. PDF 또는 DWG를 보내주시면 48시간 이내에 답변해 드리겠습니다.

Q: 한 가지 유형만이 아닌 전체 라인에 대한 타워를 제공할 수 있습니까?

답: 그렇습니다. 우리는 완전한 400kV 라인 프로젝트를 위해 서스펜션, 장력, 앵글 및 터미널 타워 등 전체 타워 일정을 제작합니다. 우리는 또한 기초 스터브 각도와 연결 하드웨어도 공급합니다.

Q: 최소 주문 수량은 얼마입니까?

A: 맞춤형 타워의 경우 MOQ는 프로토타입 또는 테스트 목적으로 1세트입니다. 생산 가격의 경우 배치 제조 효율성의 이점을 누리려면 최소 10세트를 주문하는 것이 좋습니다.

Q: 재작업 없이 타워가 현장에 적합하도록 어떻게 보장합니까?

A: 모든 타워 유형은 아연 도금 전에 완전한 시험 조립을 거칩니다. 볼트 구멍은 정밀 CNC 펀칭/드릴링으로 템플릿화되고 각 부재에는 도면에 태그가 지정됩니다. 우리의 기록: 설치 직원이 연삭이나 리머 작업 없이 타워를 조립합니다.

Q: 지불 및 배송 조건은 무엇입니까?

A: 일반적으로 30% T/T 보증금, 선적 전에 T/T 또는 L/C로 잔액을 확인합니다. 30세트의 경우 입금 후 영업일 기준 20일 이내에 배송됩니다. EXW, FOB, CFR, CIF 칭다오 — 원하는 대로 선택하세요.
